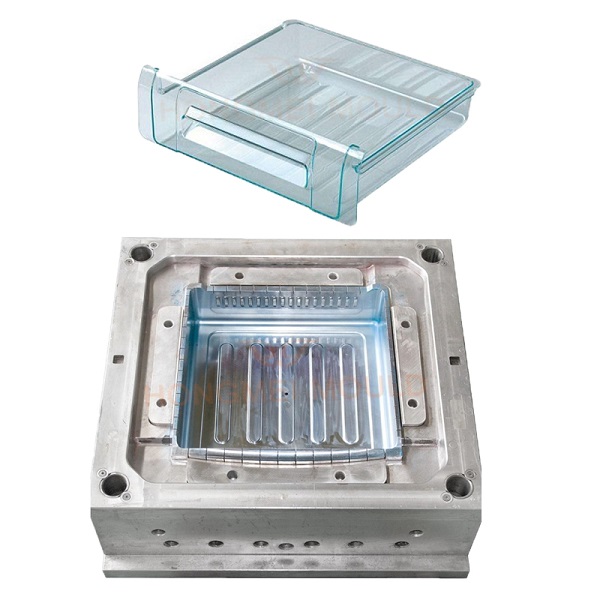

Plastik Buzdolabı Çekmecesi Enjeksiyon Kalıbı

Plastik Buzdolabı Çekmece Enjeksiyon Kalıbı

Kalıp Giriş

Buzdolabı Şeffaf Çekmecesinin PS Malzemesi

Polistiren (kısaca PS), 100°C'den daha yüksek bir cam dönüşüm sıcaklığına sahip, stiren monomerlerinin serbest radikal polimerizasyonuyla yapılan renksiz şeffaf bir termoplastiktir. Sonuç olarak, genellikle kaynar suyun sıcaklığına dayanması gereken çeşitli tek kullanımlık kapların yanı sıra tek kullanımlık köpük öğle yemeği kutularının yapımında kullanılır.

Polistirenin işlenmesi ve şekillendirilmesi kolaydır ve şeffaflık, düşük maliyet, sertlik, yalıtım ve iyi baskı avantajlarına sahiptir. Hafif sanayi pazarında, günlük dekorasyonda, aydınlatma talimatlarında ve paketlemede vb. yaygın olarak kullanılabilir. Elektriksel açıdan iyi bir yalıtım malzemesi ve ısı yalıtım yalıtım malzemesidir, çeşitli sayaç kabuğu, abajur, optik kimyasal alet parçaları yapabilir , şeffaf film, kapasitör dielektrik katmanı.

Buzdolabı Çekmece Kalıbı Nedir?

The Buzdolabı Çekmece Kalıbıveya kalıp, kalıplamada plastik parçalar üretmek için kullanılan takımları ifade eder. Geleneksel olarak enjeksiyon kalıplarının üretimi pahalıydı ve yalnızca binlerce parçanın üretildiği yüksek hacimli üretim uygulamalarında kullanılıyordu. Kalıplar tipik olarak sertleştirilmiş çelikten, önceden sertleştirilmiş çelikten, alüminyumdan ve/veya berilyum-bakır alaşımından yapılır. Bir kalıp oluşturmak için kullanılacak malzeme seçimi öncelikle ekonomiktir. Çelik kalıpların yapımı genellikle daha pahalıdır ancak daha uzun bir kullanım ömrü sunar; bu da, aşınmadan önce yapılan daha fazla sayıda parça nedeniyle daha yüksek başlangıç ​​maliyetini dengeler. Önceden sertleştirilmiş çelik kalıplar aşınmaya daha az dayanıklıdır ve öncelikle daha düşük hacim gereksinimleri veya daha büyük bileşenler için kullanılır. Önceden sertleştirilmiş çeliğin sertliği Rockwell-C ölçeğine göre tipik olarak 38-45 arasındadır. Sertleştirilmiş çelik kalıplar işlendikten sonra ısıl işleme tabi tutulur, bu da onları aşınma direnci ve kullanım ömrü açısından üstün kılar. Tipik sertlik 50 ila 60 Rockwell-C (HRC) arasındadır.

Alüminyum kalıplar, çelik kalıplara göre çok daha düşük maliyetlidir ve QC-7 ve QC-10 uçak alüminyumu gibi daha yüksek dereceli alüminyum kullanıldığında ve modern bilgisayarlı ekipmanlarla işlendiğinde, yüz binlerce parçanın kalıplanması açısından ekonomik olabilirler. Alüminyum kalıplar ayrıca daha iyi ısı dağılımı nedeniyle hızlı geri dönüş ve daha hızlı döngüler sunar. Ayrıca cam elyaf takviyeli malzemelere karşı aşınma direnci için kaplanabilirler. Berilyum bakır, kalıbın hızlı ısı giderme gerektiren alanlarında veya üretilen en fazla kesme ısısının görüldüğü alanlarda kullanılır.

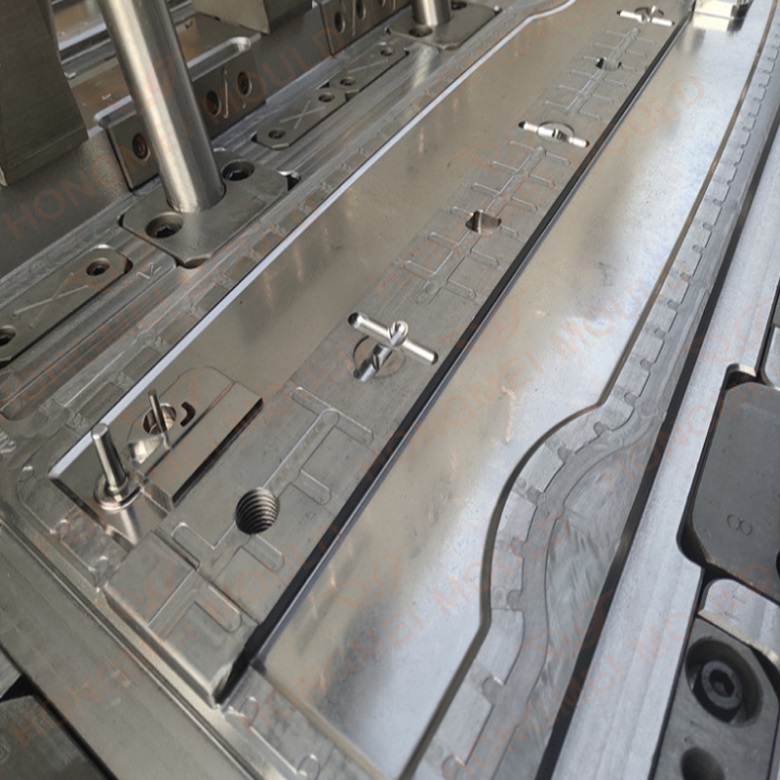

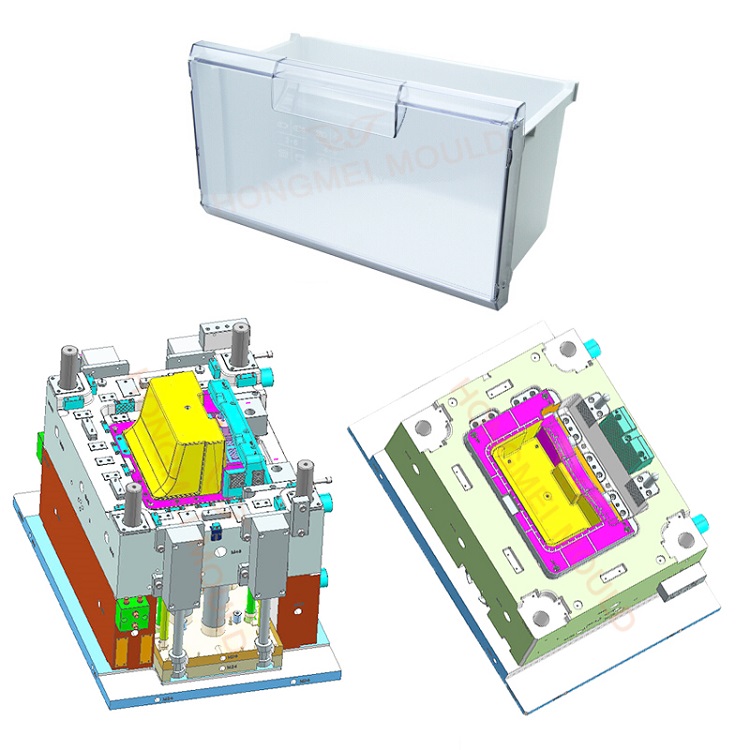

Buzdolabı Çekmecesi Kalıp Tasarımı

*  PL'nin köşesinin basamaksız ve keskin olması gerekir.

*  Boşluk tasarımı iki yer ek parçasına sahiptir, değiştirilmesi kolaydır.

*  4 adet yay boşlukta kullanılmıştır.

*  Kaldırıcı ve sıcak nozulun başka bir su sistemi vardır, yeterli soğutmayı sağlayın.

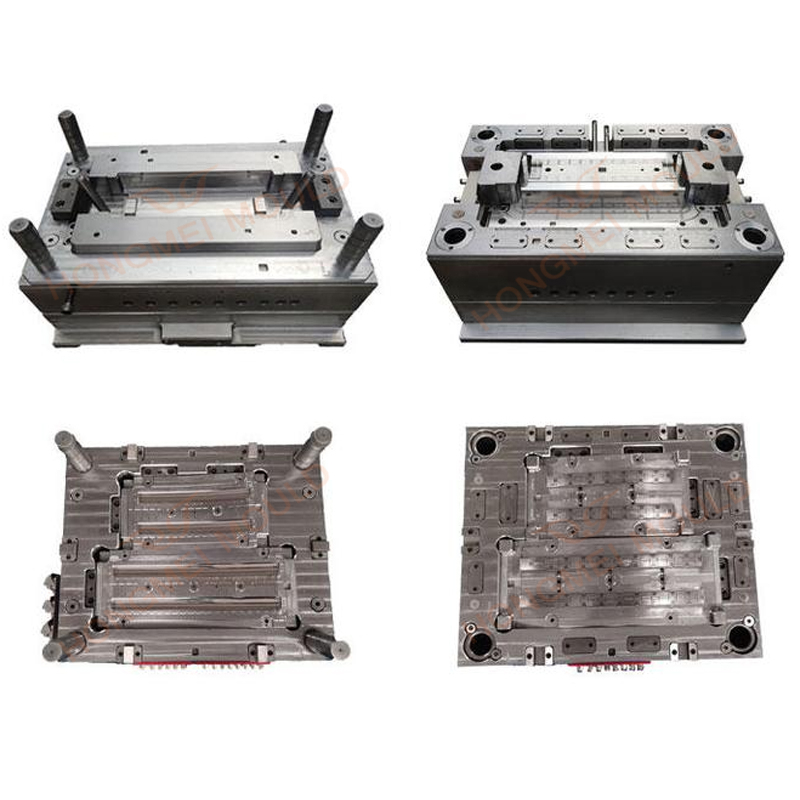

Buzdolabı Çekmecesi Kalıp Montaj Süreci

1. TasarımıBuzdolabı Çekmece Kalıbısoğutma sistemi, dökme sistemi ve fırlatma sistemi makuldür

2. Bütün yapı kompakt, kompakt ve güvenilirdir

3. Genel işleme makuldür (kauçuk olmayan parçalarda daha az EDM), montaj işlemi makuldür ve değiştirilmesi kolaydır (değiştirilmesi kolay olan iki ince çelik parça yerleştirilmiştir).

DFM Raporunda çarpıklık analizi

Hongmei'de potansiyel çarpıklık sorununu DFM raporumuzda analiz edeceğiz. Sorunu önlemek veya son montajı etkileyip etkilemeyeceğini değerlendirmek için parça tasarımınızı yeniden tasarlamanız gerekir.

Buzdolabı Çekmecesi Kalıp GrubuPrensip

*Mesafe boyut hassasiyeti, eş eksenlilik, eşitlik, diklik gibi her parçanın hassasiyeti

*İletim doğruluğu, doğrusal hareket ve dönme hareketi doğruluğu gibi bağıl hareket doğruluğu

*Uyum boşluğu, girişim hacmi temas durumu vb. gibi uyum hassasiyeti ve temas hassasiyeti

*Plastik şekillendirme parçasının duvar kalınlığı. Şekillendirme parçasının duvar kalınlığı, boyutun alt sınırında olmalıdır.Buzdolabı Çekmece Kalıbı yapılmış.

Yüksek kalite ve düşük maliyetli yapımı satın almaya hoş geldinizBuzdolabı Çekmece Kalıbıbizimle toplu olarak makineler. Çin'in önde gelen Ev Aletleri Kalıp üreticilerinden ve tedarikçilerinden biri olarak, Çin'in Taizhou şehrinde hizmetinizde olan üretken ve profesyonel bir fabrika ile donatılmıştır. Özelleştirilmiş ürünler için hemen bizimle iletişime geçerek ayrıntıları bize bildirin.
